Productgegevens
Plaats van herkomst: China
Merknaam: HYCM
Certificering: CE, ISO, GOST, CU-TR
Modelnummer: TC3808 Kleine torenkraan
Document: Productenbrochure PDF
Betaling en verzendvoorwaarden
Min. bestelaantal: 1
Prijs: $24600-26600 per set
Verpakking Details: Naakte verpakking, 3 x 40 ‰ HQ containers.
Levertijd: binnen 20 dagen na ontvangst van de deposito of oorsprong LC
Betalingscondities: TT, LC
Levering vermogen: 40 reeksen per Maand
Voorwaarde: |
100% nieuw |
Toepassing: |
Gebouwen en projecten |
Type: |
Bevestigd met torentop |
Max. laden: |
3 T |
Jib Length: |
38 m |
Tip. Laad.: |
0,8 t |
Stroomvoorziening: |
380V/50Hz of volgens de eisen van de klant |
Maasdeel: |
1.5*1.5*2.2 m |
Hoofdacord: |
125*10 mm |
Stichtingstype: |
met een breedte van niet meer dan 50 mm, |
Voorwaarde: |
100% nieuw |
Toepassing: |
Gebouwen en projecten |
Type: |
Bevestigd met torentop |
Max. laden: |
3 T |
Jib Length: |
38 m |
Tip. Laad.: |
0,8 t |
Stroomvoorziening: |
380V/50Hz of volgens de eisen van de klant |
Maasdeel: |
1.5*1.5*2.2 m |
Hoofdacord: |
125*10 mm |
Stichtingstype: |
met een breedte van niet meer dan 50 mm, |

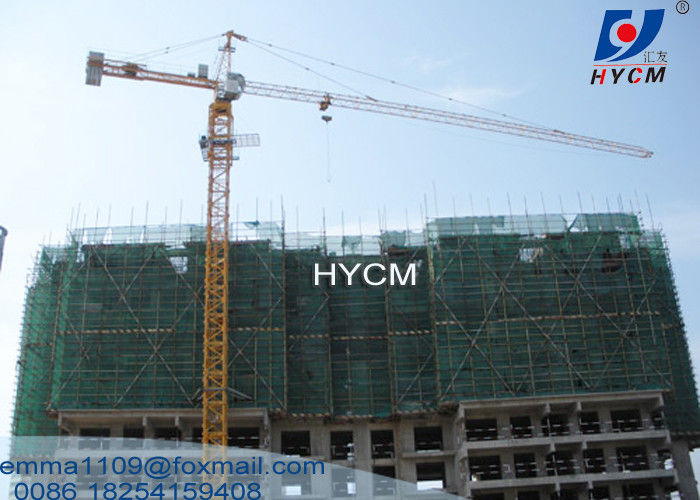

Model TC3808 Hammerhead Torenkraan 3 ton Gewichtscapaciteit Met Kattenkop
Technische kenmerken
1) Geavanceerde technische parameters, max. radius / werklengte is 38m, de statische hoogte is 29m, het kan max. hoogte bereiken tot 80m door het toevoegen van mastafdelingen en ankeringen.
2) De complete kraan heeft een internationaal goed ontvangen mooie vorm.
3) De kraan heeft een hoge werkingssnelheid en een uitstekende snelheidsregeling.
4) De cabine is onafhankelijk van elkaar aan de buitenkant geïnstalleerd, met een goed zicht en een grote binnenruimte, waardoor een goede werkomgeving voor de bedieners wordt geboden.
5) Uitgerust met een reeks veiligheidsvoorzieningen om de betrouwbare werking van de torenkraan te waarborgen.
Specificatie
Model | QTZ31.5 (3808) Torenkraan | |
Type | Hoofdpakket / Kattenhoofd | |
Werkstraal (m) | 38 | |
Max. laadvermogen (T) | 3 | |
Tipbelasting (T) | 0.8 | |
Vrijstaande hoogte (m) | 29 | |
Max. Hoogte met verankering (m) | 800 | |
Afmeting van het mastafdelingstuk (m) | 1.5x1.5x2.5, hoekstaal 125 × 10 mm | |
Heffingsmechanisme |
Versnelling (m/min) | (a=2) 46/23/5 |
Vermogen van de motor (kw) | 15 | |
Slingmechanisme |
Versnelling (r/min) | 0.76/0.38 |
Vermogen van de motor (kw) | 3.7 | |
Mechanisme voor het vervoer van trolleybussen |
Versnelling (m/min) | 24.6/16.5 |
Vermogen van de motor (kw) | 2.2/1.5 | |
Verhoogingssysteem |
Versnelling (m/min) | 0.5 |
Vermogen van de motor (kw) | 3 | |
Totaal vermogen (kw) | 23.5 | |
Stroomvoorziening | 380V/50Hz of volgens de behoeften van de klant |
TEr zijn drie mechanismen:
1Het hefmechanisme:
Het hefmechanisme bestaat uit de elektromotor, het remwiel, de snelheidsreductie, het spoelblok en de hefhoogtebeperker.
2Het draaimechanisme:
Het draaimechanisme bestaat uit een tweeversnellingsmotor, een vloeistofcouplage, een elektromagnetische rem, een draaihoekbegrenzer, een planetereductor, een pinnen en de steun van de basis,
3Het trolleymechanisme:
Het trolleymechanisme bestaat uit een elektromotor met twee versnellingen, een snelheidsreductie, een spoelblok en een trolleybeperker.
